Какой формат колбасного клипсатора подходит для высокоскоростного порционирования и различных размеров оболочек?

Высокоскоростное порционирование колбас редко ограничивается только номинальной производительностью шприца. Клипсаторная станция должна закрывать каждую порцию в том же темпе, сохранять герметичность закрытия под давлением продукта и принимать диаметр и материал оболочки, используемые на линии. Клипсатор, быстро работающий с узкой коллагеновой оболочкой, может стать узким местом при переходе на более крупную фиброузную оболочку, высоковязкую эмульсию или продукт, требующий длинного и чистого разделения между порциями.

Наиболее надежное правило выбора — начинать с геометрии готовой колбасы и последовательности операций на линии, а не с заявленного количества циклов клипсатора в минуту. Калибр оболочки, диаметр наполненной оболочки, давление продукта, расстояние между порциями, профиль клипсы и необходимость формирования петли для подвешивания влияют на выбор подходящего исполнения. Поэтому «клипсатор для колбас» — это не одна категория оборудования с простым ранжированием по производительности, а группа систем закрытия, разработанных для различных условий использования оболочек и производительности.

Начинайте с требований к закрытию, а не с обозначения оболочки

Поставщики оболочек обычно описывают их по номинальному калибру, однако клипсатор закрывает сжатую хвостовую часть наполненной оболочки, а не пустую трубчатую оболочку. Фактический объем материала, поступающий в закрывающие инструменты, зависит от давления наполнения, толщины стенки оболочки, состояния влажности, размера частиц продукта и количества продукта, вытесненного из шейки перед клипсованием. Поэтому одного диаметра оболочки недостаточно для выбора размера клипсы.

Технически обоснованная оценка должна определять максимальные и минимальные размеры сжатой шейки, ожидаемые в производстве. Она также должна учитывать вариации процесса: поведение холодного и теплого продукта, различные рецептуры мясной смеси, партии оболочки и колебания давления при запуске или в конце партии. Клипса должна обеспечивать достаточно плотное закрытие, чтобы выдерживать внутреннее давление и нагрузки при обращении с продуктом, не разрезая оболочку, не вызывая растрескивания хрупкого материала и не оставляя чрезмерно длинный хвост, мешающий последующей обработке.

Размер клипсы обычно выражается ее шириной в развернутом виде или связанным с ней обозначением, используемым конкретным производителем. Его не следует рассматривать как прямое преобразование диаметра наполненной колбасы. Оболочка большего диаметра может все же образовывать приемлемую шейку при эффективном сборе, тогда как плотный продукт в оболочке меньшего размера способен сформировать тугую шейку, требующую другого профиля клипсы или усилия закрытия.

Чем различаются основные исполнения клипсаторов

Практическое различие заключается не столько в том, устанавливает ли машина металлическую клипсу, сколько в способе подачи оболочки, формирования порции, установки одной или двух клипс, разрезания разделения и непрерывной подачи клипс.

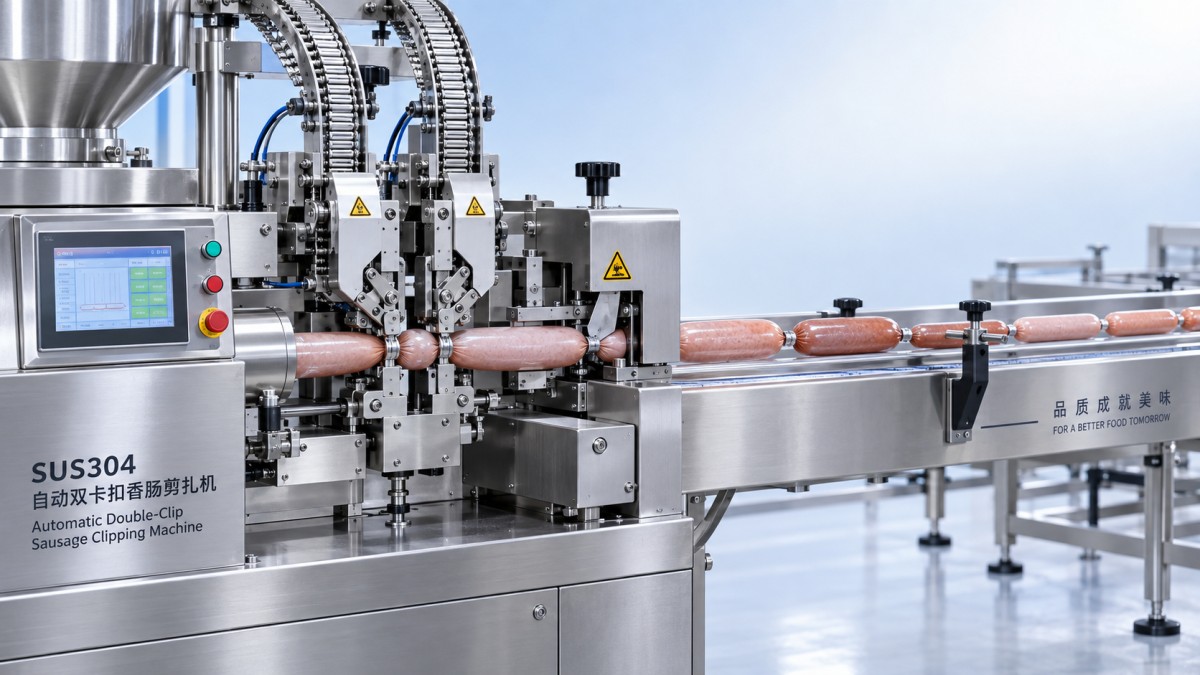

Для высокоскоростного производства связанных или индивидуально разделенных колбас автоматический двухклипсатор обычно является отправной точкой, поскольку он устанавливает два закрытия вокруг точки разделения и разрезает между ними. Это исключает необходимость использования одного закрытия для формирования обоих соседних изделий. Однако двухклипсатор обеспечивает стабильную высокоскоростную производительность только при согласованной работе шприца, порционатора, тормоза оболочки, подачи клипс и последовательности резки как единой системы.

Одноклипсовые конфигурации сохраняют свое применение там, где достаточно одного герметично закрытого конца, например для отдельных упакованных, наполненных или обрабатываемых вручную продуктов. Их не следует выбирать только потому, что их механическая схема кажется более простой. Если целевой продукт требует отдельных порций с герметично закрытыми концами с обеих сторон, преобразование одноклипсовой операции в высокопроизводительный процесс порционирования может добавить этапы обработки, которые сведут на нет ее кажущуюся простоту.

Высокая скорость — это проблема синхронизации

Частота циклов в спецификации имеет значение только при привязке к фактической длине порции, работе шприца и подаче оболочки. Клипсатор может обладать высокой механической частотой циклов, однако линия все равно может терять производительность из-за задержек торможения оболочки, неточного времени сигнала порционирования, неполного удаления продукта из шейки или смены магазина клипс.

Для колбас малого диаметра с короткими порциями машина должна повторять последовательность сбор–закрытие–резка в сжатом временном окне. Решающее значение имеют вопросы: получает ли клипсатор стабильный сигнал порционирования, может ли шприц предсказуемо останавливать или модулировать поток, а также контролируется ли оболочка во время короткого перехода между порциями. Плохо согласованная система часто проявляется не просто снижением номинальной скорости, а неравномерной длиной изделий, нестабильными шейками, размазанными поверхностями среза или периодически недонаполненными концами.

Продукты большего калибра предъявляют к механизму иные требования. Их более низкая частота порционирования может снижать необходимость в предельно высокой скорости циклов, однако собранный пучок оболочки получается толще, и клипса должна выдерживать большую внутреннюю нагрузку. Закрывающие инструменты, геометрия клипсы и усилие пневматического или сервоприводного механизма должны оцениваться для фактического материала оболочки. Исполнение, оптимизированное для быстрой работы с узкими оболочками, не обязательно обеспечит надежное закрытие большой фиброузной оболочки лишь потому, что его номинальный диапазон клипс пересекается с требуемым.

Материал оболочки меняет результат выбора

Натуральные, коллагеновые, целлюлозные, фиброузные и пластиковые оболочки по-разному ведут себя в точке клипсования. Их трение, эластичность, толщина и сопротивление сжатию клипсой влияют как на качество закрытия, так и на риск повреждения.

• Коллагеновые оболочки обычно требуют контролируемого сбора и усилия закрытия. Чрезмерное сжатие может повредить оболочку или привести к нестабильному поведению при разрыве.
• Натуральные оболочки различаются по толщине стенки и эластичности, что делает формирование шейки менее однородным. Клипсатор должен компенсировать эту вариативность без частой регулировки.
• Фиброузные оболочки, используемые для более крупных вареных или копченых продуктов, могут требовать более прочного закрытия подходящего размера и могут использоваться вместе с петлями для подвешивания.
• Пластиковые оболочки могут быть прочными, но способны расправляться после сбора. Выбранный профиль клипсы и усилие закрытия должны надежно удерживать сжатый материал.

Совместимость следует подтверждать с использованием именно того семейства оболочек и рецептуры продукта, которые планируется применять в работе. Заявление поставщика о том, что машина работает в широком диапазоне диаметров, полезно только в том случае, если соответствующая серия клипс, система сбора и закрывающие инструменты охватывают необходимое поведение оболочки. При оценке следует запрашивать рабочий диапазон для каждого типа клипс, а не полагаться на единый общий диапазон машины.

Формат подачи клипс и простои заслуживают одинакового внимания

При высокой производительности пополнение клипс становится вопросом технологического процесса, а не незначительной задачей оператора. Системы клипсаторов могут использовать клипсы в рейках, на катушках либо в специальных кассетах и направляющих производителя. Формат влияет на частоту перезагрузки, доступность, риск загрязнения при санитарной обработке и вероятность перебоев подачи. Высокоскоростная линия может потерять значительное производительное время, если выбранная система подачи клипс требует частых остановок или имеет ограниченную устойчивость к смещению.

Систему подачи клипс следует оценивать вместе с ожидаемой продолжительностью производственного цикла и доступностью выбранной серии клипс в цепочке поставок переработчика. Смена размеров клипс между семействами продуктов также может потребовать замены закрывающих инструментов, компонентов сбора или настроек машины. Широкий номинальный диапазон производительности не обязательно означает, что переналадка будет достаточно быстрой для линии, регулярно чередующей порции размера для перекуса и более крупные копченые продукты.

Санитарный доступ здесь также имеет значение. Остатки мяса могут накапливаться вокруг сборочных ремней, зон вытеснения продукта, ножей, каналов клипс и направляющих выгрузки. Компоненты, контактирующие с пищевыми продуктами, должны подходить для условий мойки, а конструкция должна обеспечивать осмотр и очистку без превращения стандартной санитарной обработки в длительную разборку. Конструкция из нержавеющей стали, включая нержавеющую сталь 304 там, где это соответствует условиям эксплуатации оборудования, способствует долговечности, но сама по себе не гарантирует гигиенические характеристики. Дренаж, открытый доступ, качество поверхности, конструкция уплотнений и отсутствие труднодоступных для очистки углублений имеют не меньшее значение.

Точки интеграции, которые следует проверить перед покупкой

Клипсатор следует оценивать как интерфейс между предварительным наполнением и последующей обработкой. Необходимый обмен информацией может включать длину порции, массу порции, время установки клипсы, количество изделий, статус неисправности и сигналы остановки линии. Если вакуумный шприц или система порционирования управляет потоком продукта, необходимо уточнить, кто отвечает за логику синхронизации и подтверждена ли работоспособность интерфейсов для предполагаемого режима эксплуатации.

Также проверьте физическую интеграцию: высоту выгрузки продукта, прокладку оболочки, пространство для загрузки клипс, доступ для очистки, требования к качеству и давлению сжатого воздуха, электропитанию и безопасному доступу к ножам и движущимся компонентам сбора. Компактная машина все равно может быть сложной в обслуживании, если стена, рама шприца или конвейер препятствуют доступу к магазину клипс или закрывающей головке.

Такая же дисциплина интеграции применяется на предприятиях со смешанным пищевым производством. Например, автоматическая машина для изготовления пельменей не используется для клипсования колбас, но ее заявленная потребность в контролируемой подаче воздуха, доступе для очистки без инструментов и заданных условиях формования показывает, почему проверка инженерных коммуникаций и гигиены должна выполняться на уровне линии, а не отдельно для каждой машины.

Практическое решение о соответствии

Выбирайте автоматический двухклипсатор, если производственные требования предусматривают высокоскоростное изготовление индивидуально разделенных порций и шприц способен обеспечивать повторяемый контроль порций. Выбирайте исполнение с возможностью формирования петли только тогда, когда готовый продукт действительно требует подвешивания; добавление функции петли без последующего применения увеличивает сложность, не улучшая качество закрытия. Используйте крупнокалиберный клипсатор, когда этого требуют размер шейки оболочки, давление продукта и прочность клипсы, а не только потому, что продукт имеет большой видимый диаметр.

Наиболее убедительным основанием для выбора является репрезентативное испытание с использованием предполагаемых оболочки, клипсы, рецептуры, массы порции и целевого рабочего ритма. В ходе испытания следует проверить надежность закрытия, повреждение оболочки, вариацию длины порций, качество реза, надежность подачи клипс и доступ для очистки после работы. Такие данные более полезны для принятия решения, чем заявление о максимальной частоте циклов, поскольку они проверяют именно тот момент, в котором высокоскоростное порционирование и совместимость с оболочкой либо работают вместе, либо дают сбой.
