Выбор подъёмника для мяса по грузоподъёмности, высоте выгрузки и размеру партии

Сначала выберите подъёмник для мяса исходя из требуемой производительности транспортировки, затем убедитесь, что его геометрия выгрузки и ритм партий соответствуют окружающему оборудованию. Устройство, которое кажется достаточным по номинальной производительности, всё же может прерывать производство, если бункер получает неравномерные загрузки, точка выгрузки расположена слишком высоко относительно приёмного отверстия или подъёмник должен ждать завершения последующего партийного процесса. Поэтому полезная спецификация представляет собой сочетание полезной нагрузки за один подъём, количества подъёмов в час, вертикального хода, состояния продукта и времени, доступного для выгрузки.

В мясопереработке транспортируемый материал редко бывает однородным. Постные обрезки, жирные куски, блоки охлаждённого мяса, замороженное предварительно нарезанное сырьё и смешанные ингредиенты создают различные условия загрузки. Их перемещение по бункеру, ленте, шнеку или подъёмному носителю влияет как на фактическую производительность, так и на доступ для очистки. Выбор следует основывать на наиболее тяжёлом реалистичном рабочем режиме, а не на идеализированной загрузке рыхлым продуктом.

Начните с требуемого потока материала

Грузоподъёмность имеет два различных значения: максимальный вес, перемещаемый за один цикл подъёма, и средняя масса, передаваемая за определённое время. Путаница между этими значениями является распространённой причиной выбора оборудования недостаточной производительности. Машина может безопасно поднимать тяжёлую партию, но при этом не поддерживать поток линии, если последовательность загрузки, подъёма, опрокидывания и возврата занимает слишком много времени.

Рассчитайте требуемую скорость транспортировки на основе фактического характера выгрузки предыдущего оборудования. Если волчок, фаршемешалка, опрокидыватель тележек или участок обвалки подаёт материал непрерывно, подъёмнику необходимы достаточная рабочая вместимость и частота циклов, чтобы избежать накопления. Если материал поступает в отдельных ёмкостях, сопоставьте полезную нагрузку с загрузкой ёмкости и учтите время, необходимое для выравнивания и загрузки. Не следует предполагать, что бункер, заполненный до физического объёма, обеспечит заявленный вес; плотность продукта меняется в зависимости от размера кусков, температуры, содержания жира и степени уплотнения материала.

Запас по производительности не следует трактовать как разрешение перегружать загрузочный бункер. Постоянная перегрузка влияет на нагрузку привода, износ направляющих и устойчивость поднятого груза. Она также может привести к просыпанию в точке передачи, особенно когда неровные куски мяса зависают у кромки выгрузки. Более правильный подход — отдельно указывать ожидаемую рабочую нагрузку, периодическую максимальную нагрузку и требуемую частоту циклов.

Высота выгрузки — системный параметр

Высоту выгрузки следует измерять относительно фактической точки загрузки принимающей машины, а не просто по высоте её рамы. Значимой отметкой может быть верхний край чаши куттера, вход вакуумной фаршемешалки, отверстие бункера или перегрузочный лоток. Подъёмник также должен иметь достаточный зазор для опрокидывания, выгрузки и возврата без контакта с ограждениями, трубопроводами, кабельными лотками или надземными конструкциями.

Высокая точка выгрузки повышает требования к конструкции и приводу оборудования. Она также усиливает влияние неустойчивого основания, плохого состояния пола или смещения груза во время подъёма. По этой причине вертикальный ход следует рассматривать вместе с монтажной площадью и центром тяжести, а не как изолированное значение. Анкеры пола, доступ для обслуживания, пространство для ограждений и дренаж для мойки могут изменить практическую компоновку, даже если чертёж по высоте выглядит приемлемым.

Угол приёма так же важен, как и высота. Выгрузка, при которой материал вертикально падает в широкую ёмкость, предъявляет иные требования, чем подача через узкое отверстие. Крупные куски могут отскакивать от твёрдой поверхности, тогда как липкие мясные начинки могут прилипать к стенке лотка или бункера. Если вход последующего оборудования узкий, необходимо проверить путь передачи на зависание продукта и обеспечить доступ, необходимый для удаления остатков материала при санитарной обработке.

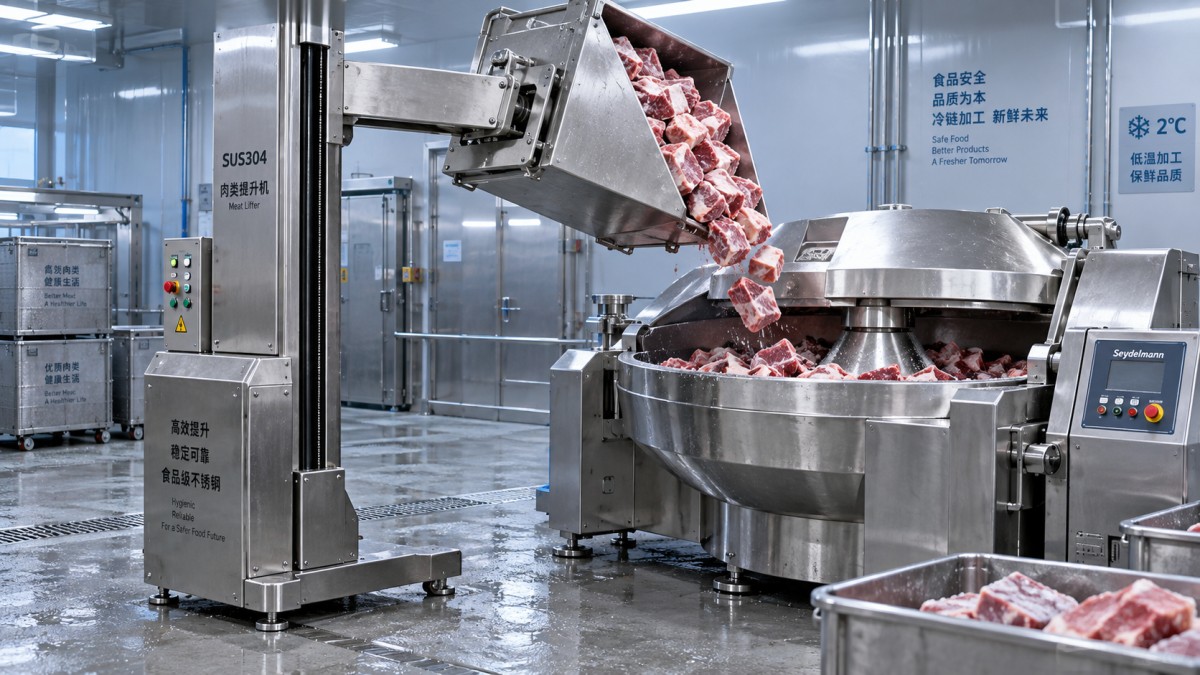

При подаче в куттер проверьте высоту края чаши, доступную зону загрузки и необходимость подачи продукта контролируемыми порциями, а не быстрым концентрированным сбросом. Свежее охлаждённое мясо и предварительно нарезанный замороженный материал могут по-разному вести себя в точке выгрузки. Подъёмник должен соответствовать последовательности партий куттера, не создавая излишнего разбрызгивания в зоне чаши и не требуя ручного вмешательства.

Размер партии определяет оптимальную конфигурацию

Размер партии влияет не только на объём бункера. Он определяет, как часто перемещается подъёмник, как долго принимающая машина остаётся открытой и работает ли линия как непрерывный процесс передачи или как серия синхронизированных операций. Небольшие партии часто требуют быстрых, повторяемых циклов, поскольку чрезмерный объём бункера оставляет больше остатков после каждой передачи. Крупные партии сокращают количество подъёмов, но создают большую нагрузку на подъёмную раму и могут требовать более длительного времени приёма последующим оборудованием.

Сопоставьте полезный объём бункера подъёмника с предполагаемым размером партии, оставляя место для неровной поверхности продукта и безопасного перемещения. Номинально полный бункер, заполненный кубиками или замороженными ломтиками, может превысить требуемую массу ещё до того, как будет выглядеть заполненным. И наоборот, лёгкая аэрированная смесь может достичь предельного объёма, не достигнув требуемого веса партии. Если рецептуры требуют точного контроля партий, взвешивание должно выполняться на соответствующем этапе процесса; одного объёма бункера недостаточно для надёжного дозирования.

Размер партии также влияет на решения по очистке. Большой бункер может быть эффективен для транспортировки больших объёмов, однако он имеет большую площадь поверхности и больше углов, в которых продукт может остаться после выгрузки. Гладкие внутренние поверхности, геометрия с учётом дренажа, доступные крышки и конструкция контактирующих с продуктом частей из нержавеющей стали 304 поддерживают гигиеничное обращение, но не исключают необходимости осматривать зону выгрузки, нижнюю сторону кромки бункера и все направляющие продукта после работы.

Оценивайте интерфейс передачи, а не только подъёмник

Особого внимания заслуживают два интерфейса: загрузка в подъёмник и выгрузка в следующую машину. Со стороны загрузки подтвердите высоту и ориентацию ёмкостей, конвейеров или подающего оборудования. Неудобный подход может привести к неравномерному заполнению бункера, просыпанию продукта или необходимости во временных пандусах, которые не были предусмотрены первоначальной компоновкой. Со стороны выгрузки определите, требуется ли следующей машине полная партия, допускает ли она непрерывную подачу или нуждается в сигнале разблокировки.

• Зафиксируйте максимальную фактическую нагрузку, включая остаточную жидкость, лёд или ингредиенты, передаваемые вместе с мясом.
• Используйте отметку входного отверстия принимающего оборудования и габаритный контур зазоров, а не только одно значение высоты выгрузки.
• Подтвердите форму продукта: крупные охлаждённые куски, замороженные ломтики и липкий эмульгированный материал предъявляют разные требования к форме бункера и поверхностям выгрузки.
• Проверьте полный цикл: загрузку, подъём, выгрузку, возврат и время готовности последующего оборудования.
• Перед окончательным определением положения оборудования предусмотрите доступ вокруг приводов, направляющих, защитных устройств и зон мойки.

Защитные устройства должны соответствовать реальной последовательности передачи. Защита поднятого груза, ограждённые движущиеся части, устойчивое удержание груза и контролируемая выгрузка особенно важны при многократном подъёме партий рядом с соседним оборудованием. Блокировки должны быть согласованы с последующей машиной, чтобы продукт не выгружался в закрытую крышку, занятую ёмкость или на технологический этап, не завершивший свой цикл.

Подходящий подъёмник для мяса определяется сбалансированными рабочими характеристиками: достаточной полезной нагрузкой для самой тяжёлой обычной партии, достаточной высотой подъёма для фактической точки приёма и циклом, который не создаёт ни нехватки продукта, ни перегрузки на следующем этапе процесса. Совместная проверка этих условий предотвращает создание компоновки, которая работает на бумаге, но после начала производства приводит к задержкам, остаткам продукта или нестабильному перемещению.
